ZWD832

双路无线遥控解码芯片

封装
SOP-8
协议
EV1527 / PT2262
存储
30 遥控器
通道
双路独立
电压
DC 2.5V ~ 5.5V

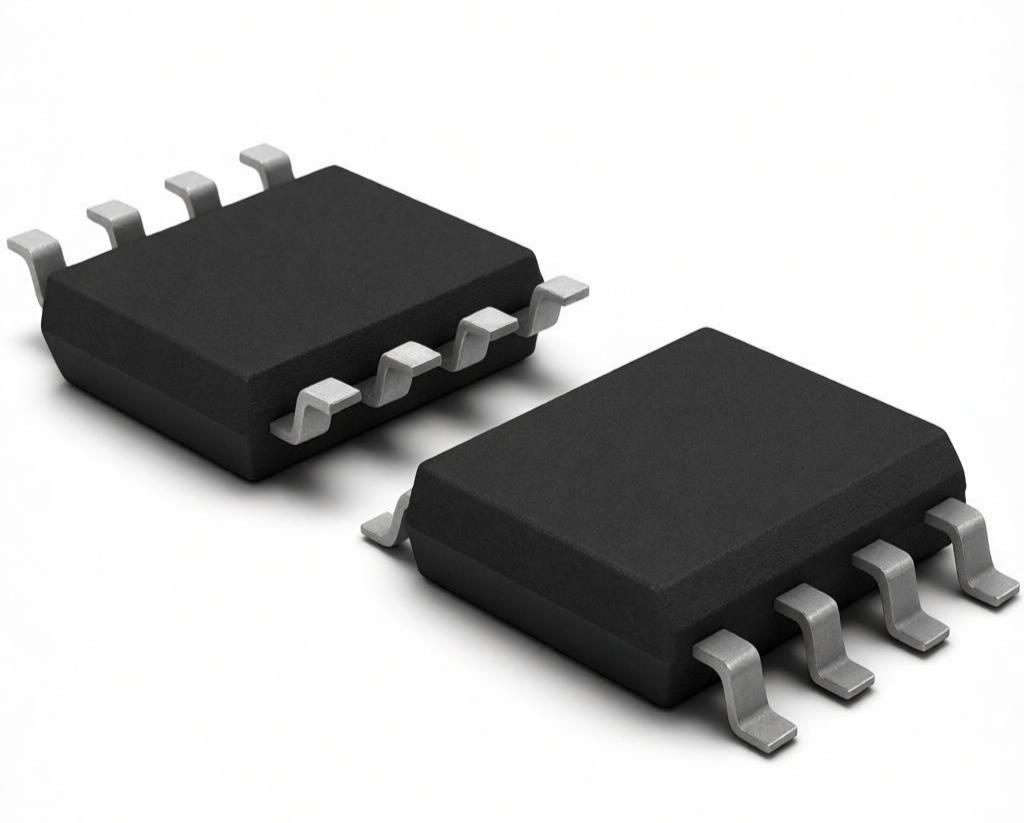

ZWD832 芯片实物





产品概述

ZWD832 是深圳市中纬达科技有限公司推出的双路独立无线遥控解码芯片, 采用 SOP-8 封装,支持 EV1527 滚码 和 PT2262 固定码 两种主流无线编码协议自动识别。 芯片内部预烧录成熟固件,上电即可工作,无需额外编程开发。

双路独立控制
两路输出完全独立,各自学习遥控器、各自选择输出模式,互不干扰
双协议自动识别
自动识别 EV1527 滚码和 PT2262 固定码,无需手动切换
大容量存储
内置 EEPROM 可存储 30 个遥控器(两路共享),掉电不丢失
多种输出模式
点动 / 自锁 / 互锁 / 1527批量 / 5档延时(10秒~600秒)
即插即用
预烧录固件,上电自动初始化,无需编写任何代码
宽电压工作
支持 DC 2.5V ~ 5.5V 宽范围供电,适配各种应用场景
引脚定义与功能
ZWD832
11
22
33
44
88
77
66
55
引脚名称类型功能说明
1VCC电源电源正极输入,DC 2.5V ~ 5.5V,建议并联 104 电容滤波
2OUT2输出第 2 路控制输出,高电平有效(继电器吸合),驱动能力 ≤ 20mA,需外接三极管/ MOS 驱动继电器
3LED输出状态指示灯(两路共用),高电平点亮。用于指示学习状态、对码成功、清码等,串联限流电阻接 LED
4SET2输入第 2 路对码/设置按键,低电平有效(按下接地)。短按选择模式,长按进入学习/清码
5SET1输入第 1 路对码/设置按键,低电平有效(按下接地)。操作方式同 SET2
6OUT1输出第 1 路控制输出,高电平有效,功能同 OUT2
7RF射频射频信号输入(两路共用),连接外部超再生/超外差接收模块的数据输出口(DO)。内部带上拉电阻
8GND电源地,信号公共参考地


电气特性参数
极限参数 (Ta = 25°C)
参数符号数值单位
电源电压VCC2.0 ~ 5.5V
工作温度Topr-40 ~ +85°C
存储温度Tstg-65 ~ +150°C
IO 引脚最大电流IIO±25mA
 推荐工作条件
参数符号最小典型最大单位
电源电压VCC2.55.05.5V
工作频率(接收模块)fRF315 / 433.92MHz
输出高电平电压VOHVCC × 0.8V
输出低电平电压VOL≤ 0.6V

输出控制模式

学习遥控器时,可通过长按 SET 键 4 秒进入学习后短按 SET 键的次数选择该路输出模式。 每短按一次序号 +1(1→9 循环),短按后约 2 秒无操作即确认,LED 常亮等待遥控信号。 共支持 9 种模式,按下表对应:

① 点动
按住遥控键输出吸合
松开立即断开
(短按 1 次)
② 自锁
每按一次翻转状态
开↔关切换
(短按 2 次)
③ 互锁
学"开"键+ "关"键
开键吸合、关键断开
(短按 3 次,两步学)
④ 1527 批量
一键学完 4 键
学习顺序: 1→30s(码08) 2→60s(04)
3→180s(02) 4→600s(01)
(短按 4 次,仅 1527)
⑤ 延时 10 秒
收到信号吸合
10 秒后自动断开
(短按 5 次)
⑥ 延时 30 秒
收到信号吸合
30 秒后自动断开
(短按 6 次)
⑦ 延时 60 秒
收到信号吸合
60 秒后自动断开
(短按 7 次)
⑧ 延时 180 秒
收到信号吸合
180 秒后自动断开
(短按 8 次)
⑨ 延时 600 秒
收到信号吸合
600 秒后自动断开
(短按 9 次)

模式选择说明:进入学习模式(长按 SET 约 4 秒,LED 闪 3 下后松开)后,在模式选择窗口内短按 SET 键, 每短按一次模式序号 +1。例如想要"自锁",就短按 2 次。选定后约 2 秒 LED 常亮,即可按下遥控按键完成对码。









使用操作说明
 上电初始化

芯片上电后自动完成初始化,直接进入正常待机状态。 已学习的遥控器信息保存在芯片内部 EEPROM 中,掉电不会丢失。

学习遥控器(对码)
长按 SET 键约 4 秒

LED 由灭变为常亮,表示已进入该路的学习模式(CH1 按 SET1,CH2 按 SET2)

松开 SET 键,LED 开始快闪

此时进入模式选择窗口,短按 SET 键选择模式,每短按一次序号 +1(1 点动 / 2 自锁 / 3 互锁 / 4 批量 / 5~9 延时),选定后约 2 秒 LED 常亮即确认

按下要学习的遥控器按键

在 20 秒窗口内按遥控器任意键,LED 闪 3 下表示学习成功。若为 1527 遥控器可一键学完 4 个按键

学习完成,自动退出

遥控器学习成功后,芯片自动退出学习模式,回到正常待机状态。如需继续学习下一个遥控器(或同一遥控器的其他按键),请重新长按 SET 键 4 秒再次进入学习模式,重复以上步骤操作即可(最多可存 30 个)。若进入学习模式后 20 秒内未按任何遥控键,也将自动退出学习模式

清除所有遥控器(清码)
长按 SET 键约 10 秒

LED 连续快速闪烁后熄灭,表示芯片内全部已学遥控器已清除(两路都会被清除)


注意事项:
1. 两路的 SET 键相互独立,短按翻转、长按进入学习只针对对应路(SET1→第 1 路,SET2→第 2 路)。
2. 30 个遥控器存储槽为两路共享,非各 15 个。建议合理分配两路的学习数量。
3. 清码为全局操作:无论长按 SET1 还是 SET2 触发,都会清除芯片内全部已学遥控器(两路一起清),请谨慎使用。

子模式详细介绍

以下是各输出模式的含义及典型应用场景,便于您根据控制需求选择合适的模式。

① 点动模式 — 按住才动作,松手就复位

是什么:相当于一个"按住接通、松开断开"的开关。您按住遥控器按键,灯/继电器就吸合动作;手一松,立刻断开复位。
生活类比:就像门铃按钮——按住响、松手停。
应用场景:门铃、警笛、点动继电器、需要"按住期间才工作"的设备,如电动推杆点动、水泵点动抽水等。

② 自锁模式 — 按一下开,再按一下关

是什么:最常用的"灯开关"逻辑。每按一次遥控键,输出状态就翻转一次(开→关、关→开),松手后状态保持。
生活类比:家里墙上的电灯开关,按一下亮、再按一下灭。
应用场景:灯具开关、插座开关、卷帘门开/停、几乎所有"需要保持状态"的家电控制。这是使用最多的模式

③ 互锁模式 — 一个开、一个关,互不相容

是什么:需要学习两个键(一个"开"键、一个"关"键)。按"开"键输出吸合并保持;按"关"键输出断开。两个键互斥,不会出现"既开又关"。
生活类比:老式双控开关,一个管开、一个管关。
应用场景:电机正反转(一路正转、一路反转)、电动窗帘(一个开帘、一个关帘)、电动门(一个开门、一个关门)等必须保证单一状态的场合,防止正反转同时通电烧电机。

④ 1527 批量模式 — 一把遥控,四键四功能

是什么:仅适用于 EV1527 滚码遥控器。学习时只按一次遥控键,芯片自动将这把遥控的 A/B/C/D 四个按键全部学完,并分别绑定为不同的延时功能:
  • A 键(按键码 0x08)→ 延时 30 秒    • B 键(按键码 0x04)→ 延时 60 秒
  • C 键(按键码 0x02)→ 延时 180 秒    • D 键(按键码 0x01)→ 延时 600 秒
应用场景:一把四键遥控器控制多档延时,例如庭院灯(A=短亮、D=长亮)、排风扇(不同换气时长)、大棚通风等多档定时需求。

⑤~⑨ 延时模式 — 触发后自动计时断开(5 档可选)

是什么:收到一次遥控信号,输出先吸合,经过设定时间(10秒 / 30秒 / 60秒 / 180秒 / 600秒)后自动断开,无需再按一次关。适合"亮一会儿自己灭"的场景。
生活类比:楼道声控灯,亮一阵自动熄灭。
应用场景:楼道灯、车库灯、卫生间排气扇、走廊照明——人走后自动关闭,省电省心。5 档时长可灵活匹配不同空间。


如何选模式:学习时短按 SET 键的次数 = 模式序号(1 点动 / 2 自锁 / 3 互锁 / 4 批量 / 5~9 延时)。 拿不准就选 ② 自锁,它最像普通灯开关,适用面最广。



完整操作流程图解

下面把9 种模式的学习操作、每步 LED 指示、以及遥控控制后的实际效果,逐一列清楚。 所有操作均在对应一路的 SET 键上完成(CH1 用 SET1,CH2 用 SET2),两路互不影响。

序号模式选模式
短按次数
学习操作步骤(LED 指示)遥控控制后的效果
点动1 次长按4秒(LED闪3下)→短按1次(闪1下)→按遥控键(闪3下成功)按住遥控键:输出吸合;松手:立即断开
自锁2 次长按4秒(LED闪3下)→短按2次(各闪1下)→按遥控键(闪3下成功)每按一次遥控键:输出翻转一次(开↔关)
互锁3 次长按4秒→短按3次→按"开"键(闪3下)→按"关"键(闪3下成功)按"开"键:吸合保持;按"关"键:断开(两键互斥)
1527批量4 次长按4秒→短按4次→按遥控任意键(自动学4键,闪3下成功)学习顺序绑定(与遥控器外壳标注的 A/B/C/D 字母无关):
第1个学的键 → 30s(内部码 0x08)
第2个学的键 → 60s(内部码 0x04)
第3个学的键 → 180s(内部码 0x02)
第4个学的键 → 600s(内部码 0x01)
延时 10s5 次长按4秒→短按5次→按遥控键(闪3下成功)触发后吸合,10 秒自动断开
延时 30s6 次长按4秒→短按6次→按遥控键(闪3下成功)触发后吸合,30 秒自动断开
延时 60s7 次长按4秒→短按7次→按遥控键(闪3下成功)触发后吸合,60 秒自动断开
延时 180s8 次长按4秒→短按8次→按遥控键(闪3下成功)触发后吸合,180 秒自动断开
延时 600s9 次长按4秒→短按9次→按遥控键(闪3下成功)触发后吸合,600 秒(10分钟)自动断开
 LED 指示灯含义速查
现象含义
长按 SET 时 LED 常亮已达到长按阈值(约4秒进学习 / 约10秒清码)
长按约 4 秒后闪 3 下进入该路学习模式
学习中选模式,每短按闪 1 下确认一次短按,模式序号 +1
选完模式后 LED 常亮模式已确认,正在等待遥控信号(20 秒)
收到遥控信号闪 3 下学习成功,已保存该遥控器
互锁学完"开"键闪 3 下仍常亮第 1 步完成,请继续按"关"键
无操作 20 秒闪 4 下学习超时退出,未保存
长按约 10 秒闪 4 下清码成功,芯片内全部遥控器已删除(两路)
 正常模式:短按 SET 手动翻转(无需遥控器)

非学习状态下,短按(按住不足 4 秒即松开)对应路的 SET 键,该路输出电平会直接翻转一次
用途:这是给没有遥控器时手动控制用的——比如遥控器丢了、电池没电、或安装调试时不想每次都拿遥控,直接在板子上按一下 SET 键就能开关该路负载。
注意:若之前是用遥控器自锁控制的,手动翻转同样会改变输出状态,二者共享同一个输出。短按一定要""(不到 4 秒),否则会误触发学习模式。

清码操作(长按 10 秒,清除全部遥控器)
长按 SET 键约 10 秒不松手

LED 先随长按常亮,达到约 10 秒后连续闪烁 4 下并熄灭,表示芯片内全部已学遥控器已被清除(两路)

松开 SET 键

芯片回到待机状态。芯片内全部已学遥控器(两路)被清除


关键时间节点:短按(< 4 秒)= 手动翻转;长按 约 4 秒 = 进学习;长按 约 10 秒 = 清码。 三个节点清晰区分,不会误触发。学习等待遥控信号有 20 秒窗口,超时自动退出。

无线频率与接收模块

ZWD832 芯片本身只负责解码数字信号,无线频率由外接的 RF 接收模块决定。 您可以根据产品销往地区和使用环境,选择不同频率的接收模块,芯片固件完全通用。

315 MHz
国内较早的遥控频段,绕射能力较强,穿透一般墙体。适合室内短距离、老式遥控系统兼容
433.92 MHz(推荐)
国际通用的免申请 ISM 频段,模块成熟、成本低、干扰少。绝大多数 1527/2262 遥控采用此频
其他频率
868MHz / 915MHz 等亦可,只需更换对应频率的接收模块,芯片无需改动
 接收模块类型

• 超外差模块(如 SYN480R、RXB14、AX5326 等):稳定性好、灵敏度高、抗干扰强,推荐用于正式产品
• 超再生模块:成本低、体积小,适合对距离要求不高的简易场景。
模块的 DO(数据输出)引脚直接接到 ZWD832 第 7 脚(RF),VCC 与芯片共用 2.5~5.5V 电源。


天线建议:使用 λ/4 单鞭天线(433MHz 约 17 cm,315MHz 约 23 cm)或螺旋天线, 远离金属外壳和大面积铺铜,可显著提升遥控距离(开阔地通常 20~80 米,视模块和天线而定)。

产品核心优势(对比市场常见方案)

市面上常见的遥控解码方案多为单路学习型 IC(如 SC2272 配对、单路 2262/1527 解码板), 或用通用 MCU 自行开发。ZWD832 作为预烧录成品芯片,在以下方面具有明显优势:

对比项市场常见方案ZWD832
通道数量多为单路;双路产品常共用一套设置真·双路独立,两路各自学习、各自选模式、互不影响
按键绑定粒度一把遥控只能整体控制一路,无法指定按键每路可独立绑定到遥控器的具体按键(A/B/C/D 分别不同功能)
协议支持固定支持 2262 或 1527 之一EV1527 + PT2262 双协议自动识别,免切换
输出模式通常仅点动 / 自锁点动 / 自锁 / 互锁 / 5 档延时(10s~600s)/ 1527 批量,共 9 种
延时档位无或单一固定延时5 档可选(10s / 30s / 60s / 180s / 600s),适配多场景
存储容量常见 1~15 个30 个遥控器共享池,满足多遥控 / 多用户
使用门槛需配对编码 / 烧录预烧录即插即用,按键即可学习,无需任何开发
供电范围多为 5V 单电压宽电压 2.5V ~ 5.5V,兼容锂电池 / 干电池 / 5V 电源
频率灵活性固定频率芯片与频率解耦,换接收模块即可支持 315M / 433M / 868M 等

一句话总结:ZWD832 = 双路独立 + 按键级绑定 + 双协议 + 9 种模式 + 5 档延时 + 30 容量 + 即插即用。 一颗芯片即可替代"两片单路解码 IC + 一堆外围逻辑",特别适合双路遥控开关、电机正反转、多档定时等应用。

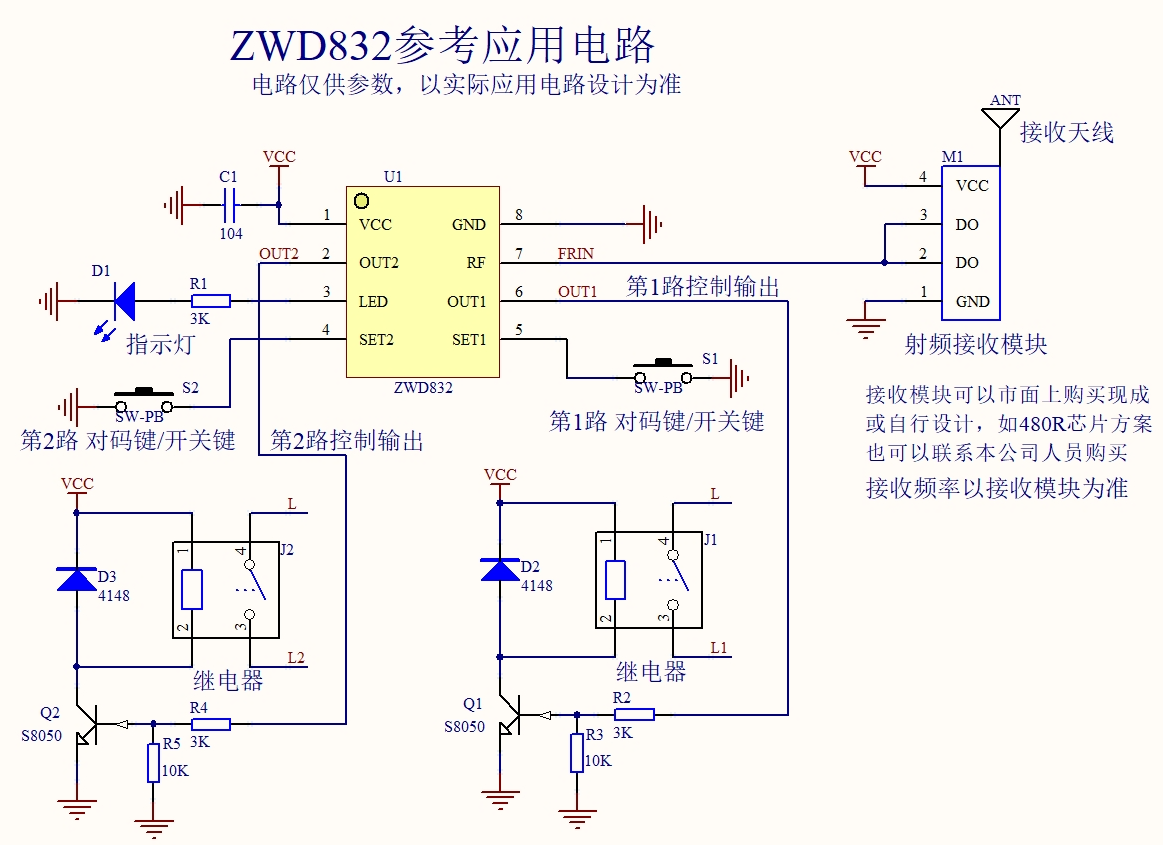

参考应用电路

以下为 ZWD832 的典型应用电路,包含 RF 接收模块接口、两路继电器驱动、按键和指示灯。 电路仅供参考,实际设计请根据具体应用场景调整参数。

参考电路.pngZWD832参考应用电路

外围器件清单

序号器件型号/规格说明
U1解码芯片ZWD832SOP-8 封装,双路 RF 解码
M1接收模块433MHz 超外差如 SYN480R / RXB14 等,VCC 接 2.5V ~ 5.5V(与芯片共电源)
Q1/Q2三极管S8050 (NPN)驱动继电器线圈,β≥150
J1/J2继电器5V 继电器线圈电阻 ≥ 100Ω,一组转换触点
D2/D3二极管1N4148续流保护,并联于继电器线圈两端
D1LED红色/绿色状态指示灯,串联 3K 限流电阻
S1/S2按键轻触开关 SW-PBSET1 / SET2 对码键,按下接地
R1/R2电阻3K ΩLED 限流电阻
R3/R4电阻10K Ω三极管基极下拉电阻
R5电阻3K ΩQ2 基极限流电阻
C1电容104 (100nF)电源去耦电容,靠近 VCC/GND

设计要点:
1. 电源端必须并联 104(100nF)陶瓷电容进行去耦,尽量靠近芯片 VCC/GND 引脚。
2. 继电器线圈必须并联续流二极管(1N4148 或 1N4007),阴极接 VCC 侧,防止反电动势损坏芯片。
3. RF 接收模块的 DO(数据输出)直接连 ZWD832 的第 7 脚(RF),通信距离取决于接收模块性能和天线匹配。
4. 天线使用 λ/4 单鞭天线(433MHz 约 17cm),或螺旋天线,远离金属干扰物。

典型应用案例

智能灯具双路控制

一路控制主灯,一路控制辅灯或氛围灯。用户可用一个四键遥控器分别控制两路灯具的开/关, 支持自锁和延时关闭模式,适用于客厅、卧室等家居照明场景。


电机正反转控制

两路输出配合继电器 H 桥电路实现直流电机正反转控制。 一路控制正向,一路控制反向,互锁模式下确保安全。适用于窗帘电机、推窗器、门禁系统。


智能门禁/门锁

一路控制电磁锁开门(点动模式),一路控制门铃或状态指示。 适用于小区门禁、办公室门锁、快递柜等。


无线遥控插座/排插

两路独立控制两个插座通道,各自学习不同遥控器。 用户可远程控制家电通断,延时模式可用于定时关机。适用于智能家居改造、工控设备遥控。


车库卷帘门控制器

一路控制电机正转(开门),一路控制反转(关门),互锁模式保证安全。 适用于车库门、升降平台、电动闸门。


封装外形尺寸
参数最小 (mm)典型 (mm)最大 (mm)
封装形式SOP-8 (Small Outline Package, 8 引脚)
本体宽度 (A)4.805.005.20
本体长度 (D)5.806.006.20
引脚间距 (e)1.27 (BSC)1.27
引脚宽度 (b)0.310.400.51
引脚长度 (L)0.400.601.27
总宽度 (E)5.806.006.20
总长度 (HE)8.6510.0010.35
