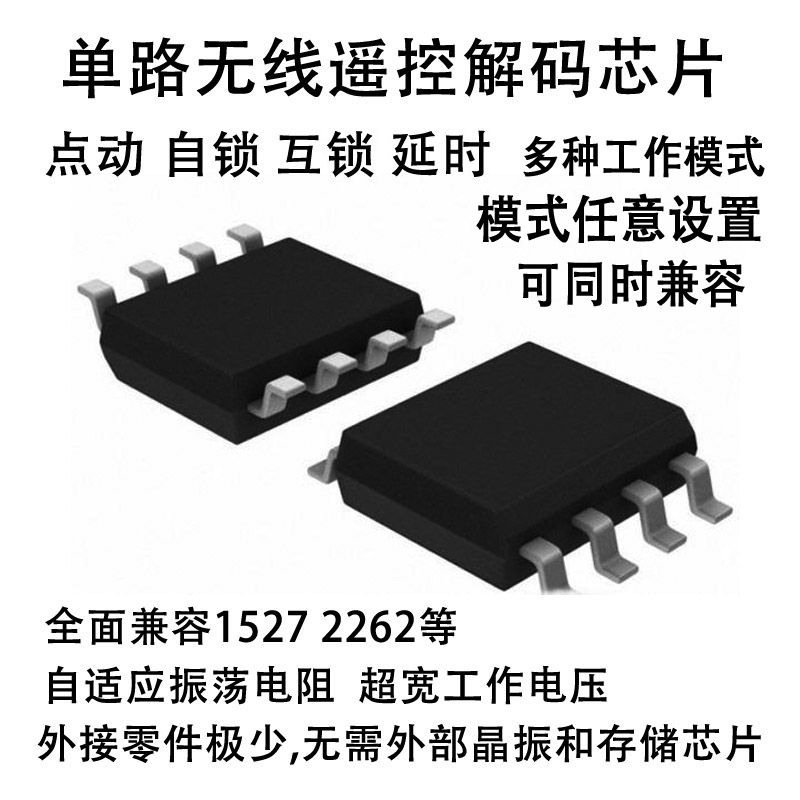

一、简述

ZWD831学习码编译码芯片是深圳市中纬达科技有限公司，针对单路无线遥控开发的遥控解码IC，IC接收完整兼容EV1527、 SC1527、 PT2240、 PT2262，等发射芯片，兼容性和容错性能强，自适应发射振荡电阻。ZWD831是本公司ZWD821的升级增强版，可完全替换原来的ZWD821芯片，无需要更改原理图。

二、功能特点：

1.可学习存储（最大40个遥控编码）；

2.容错能力强；

3.可以通过开关键/学习键来设置输出，点动，自锁，互锁，延时输出10秒，30秒，60秒，180秒,600秒；

4.外接零件极少,无需外部晶振和存储芯片；

5.宽工作电压:2.5-5.5V；

6.工作温度：-10-+75℃；

7.解码频率：315M、433M等（取决于接收模块）；

8.封装：SOP8。

三、典型应用：

无线遥控开关，无线遥控插座，身份识别，人体感应遥控路灯，无线防盗器遥控系统

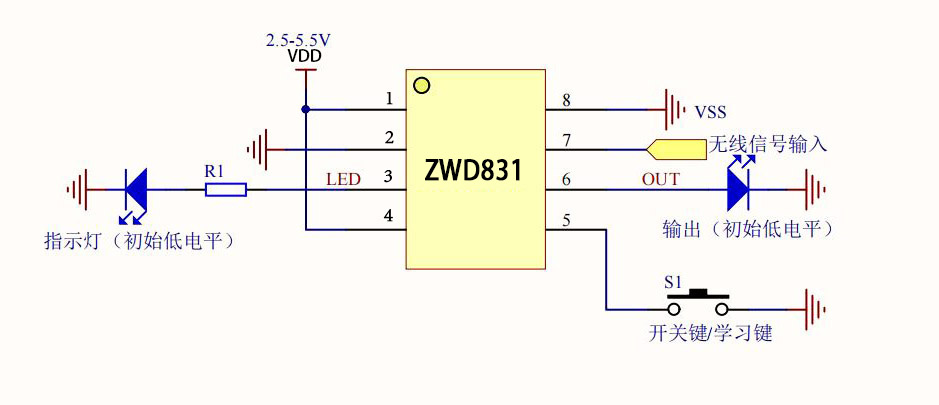

四、脚位功能：

五、工作方式介绍

点动：按住遥控器按键开启，松开按键关闭。

自锁：按一下按键开启；再按一下按键关闭。

互锁：按第一个按键开启；再按第二个按键关闭。

延时：按下遥控器按键，开启相应的时间后自动关闭。

六、学习方法：

注：短按开关键/学习键，按一下开，再按一下关，依此反复。

以下所有学习都需要进入学习模式，学习模式进入方法：长按学习键4秒钟，具体操作如下：

1、点动：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

短按1次学习键，指示灯长亮后，10秒钟内按下需要学习的遥控器按键，指示灯闪烁3次后学习成功。

2、自锁：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

短按2次学习键，指示灯长亮后，10秒钟内按下需要学习的遥控器按键，指示灯闪烁3次后学习成功。

3、互锁：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

短按3次学习键，指示灯长亮后，10秒钟内按下需要学习的遥控器第一个按键，指示灯闪烁3次后长亮；10秒钟内再按下需要学习的遥控器第二个按键，指示灯闪烁3次后学习成功，此时第一个按键已经设置为开，第二个按键已经设置为关。（如按了第一个按键，没有操作第二个按键，等待10秒后退出学习模式，保留第一个按键设置为开；如果按的下第二个按键还是同一个按键，此按键设置为关）

4、快速设置4键延时：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

短按4次学习键，指示灯长亮后，任意按下需要对码遥控器的任何一个按键，指示灯闪烁3次后学习成功，此时：

遥控器的1527芯片的第5脚，即K0脚 ，已经设置为30秒延时；

遥控器的1527芯片的第6脚，即K1脚 ，已经设置为60秒延时；

遥控器的1527芯片的第7脚，即K2脚 ，已经设置为180秒延时；

遥控器的1527芯片的第8脚，即K3脚 ，已经设置为600秒延时。

（以下是单独设置单个按键的延时）

5、延时10秒：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

短按5次学习键，指示灯长亮后，10秒钟内按下需要学习的遥控器按键，指示灯闪烁3次后学习成功。

6、延时30秒：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

短按6次学习键，指示灯长亮后，10秒钟内按下需要学习的遥控器按键，指示灯闪烁3次后学习成功。

7、延时60秒：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

短按7次学习键，指示灯长亮后，10秒钟内按下需要学习的遥控器按键，指示灯闪烁3次后学习成功。

8、延时180秒：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

短按8次学习键，指示灯长亮后，10秒钟内按下需要学习的遥控器按键，指示灯闪烁3次后学习成功。

9、延时600秒：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

短按9次学习键，指示灯长亮后，10秒钟内按下需要学习的遥控器按键，指示灯闪烁3次后学习成功。

10、清码：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

再长按10秒学习键，指示灯闪烁3次后清码成功，即清除所有学习的遥控器。

七、各学习方式和应用场景说明：

点动：即手按遥控器的每一个键，相应继电器接通，松开遥控器按键，相应继电器断开，如一直按着遥控器按键，则继电器一直接通，松开按键，继电器断开如门禁、开锁、遥控玩具车等应用场景。
自锁:手按下遥控器的按键，相应继电器接通，再按下此按键，相应继电器断开。如遥控器有多个按键，每个按键可分别按这个方式学习，让每一个按键分别独立控制不同的设备。如灯光开关控制场景，如遥控器有4个按键，可分别用来控制4个灯，相互间不受影响。
互锁：手按下遥控器的第一个按键，相应的继电器接通，再按下遥控器的第二个按键，相应的继电器断开，学习此遥控器按键后，此按键只能用做开或关，如灯光开关控制场景，按遥控器的A按键开灯，再按B按键关灯。
延时：手按下遥控器的按键，继电器自动接通设置的时间，到达设定时间后自动断开。
如用于报警器、路灯等场景，如按下按键，让报警器响30秒，30秒后自动停止报警。

如需要增加遥控器，按同样方法操作，控制器最多可增加40个不同的遥控器。
（注：这40个是指40个不同编码的遥控器，一个遥控器按键算一个编码，如使用对拷遥控器复制遥控器，可以增加无限多个遥控器）

八、场景使用注意事项：

1、以上多种对码模式，同一芯片可同时共存多种对码模式，例如一个遥控的A按键可设置为自锁模式，B按键为延时模式等。

2、在自锁或互锁模式的开状态下，5个延时模式操作无效，只有自锁或互锁在关状态下，延时模式才有效，例如遥控器A按键设置为自锁，B按键设置为延时60秒，按下了A按键为开状态下，再按B按键是无效的，只有再按A按键为关状态，再按B按键才有效果。

3、相反，在延时模式工作中，如果按了自锁按键或互锁的关按键，会提前结束计时，输出设为关。

4、在延时模式工作中，再次按了相应延时按键，则系统会重新计时，例如，延时还有20秒结束，按了30秒的延时按键，会重新从30秒开始计时，如按是60秒的延时按键，则会重新60秒开始计时；如果按是自锁或互锁的关按键，会提前结束计时，如按是互锁的开按键，则变成常开。

5、在长按了4秒钟进入学习模式后，如果10秒钟后没有接收到遥控器信号，会自动退出学习模式，如果在10秒内再短按一下学习键，则会提前退出学习模式。

6、如果同一个按键多次重复对码，以最后一次对码为准，最后一次的对码信息会覆盖前面的对码信息。

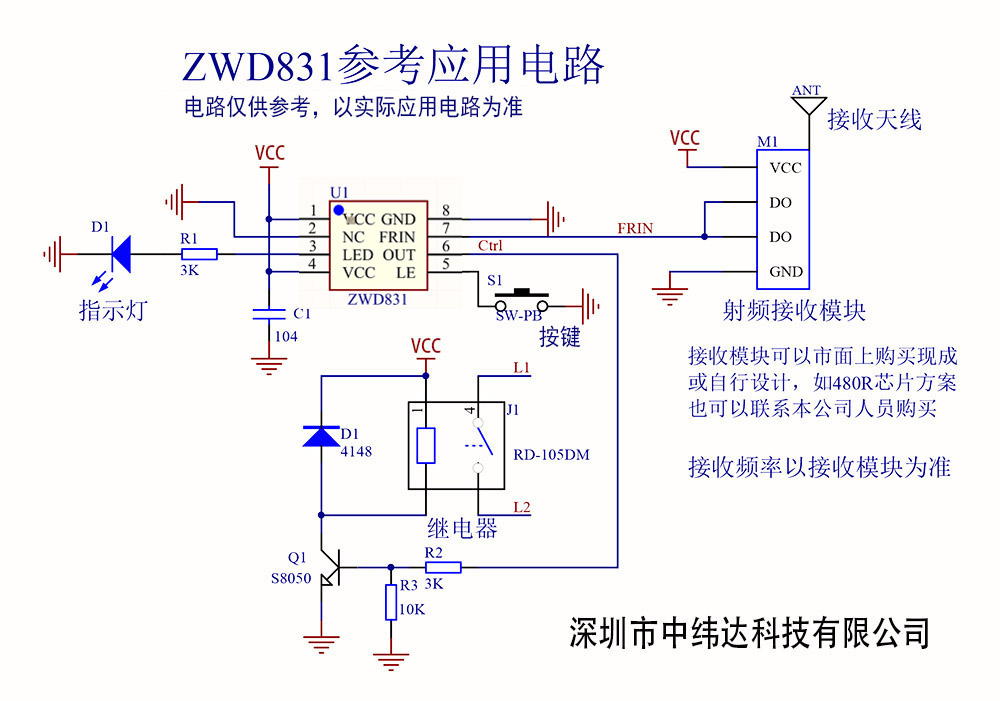

九、参考设计电路
