ZWD824 学习型四路无线遥控解码芯片

一、芯片简介

ZWD824 是深圳市中纬达科技有限公司针对四路无线遥控应用自主研发的学习型遥控解码芯片。芯片内部集成射频信号解码、遥控器学习存储、四路输出控制、按键扫描与指示灯驱动等功能，外部仅需搭配一只通用的 315MHz / 433MHz 超再生或超外差接收模块，即可构成完整的“接收—学习—解码—控制”方案，无需外接晶振、无需外挂存储芯片、无需二次开发。

ZWD824 完整兼容 EV1527、SC1527、PT2240、PT2262 等主流发射编码芯片，并可自动适应发射端的振荡电阻，兼容性与容错能力强。芯片采用学习码方式配对：按下学习键选择工作模式，再按一次遥控器即可完成对码，最多可存储 40 只不同遥控器，学习数据掉电不丢失。

ZWD824 提供 4 路独立输出（JQ1 ~ JQ4），出厂默认全部为低电平，输出高电平有效。通过学习键短按次数即可选择 7 种工作模式（点动、自锁、四路单选互锁、以及四种两两组合模式），并支持一键清空全部已学遥控器。学习键与指示灯共用 1 个引脚，在 SOP8 封装内实现了四路输出 + 学习 + 指示的完整功能，特别适合对成本与体积敏感的四路遥控开关、遥控插座、灯具控制器等产品。

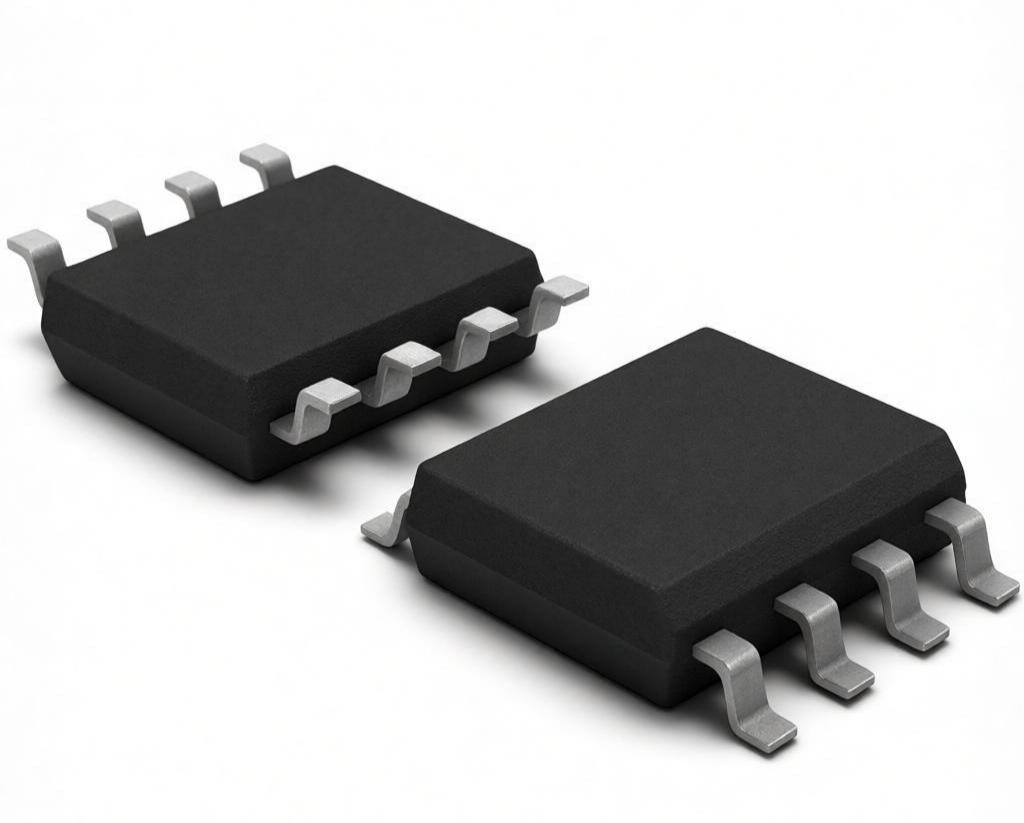

图 1 ZWD824 SOP8 封装实物外观

二、主要特点与典型应用

2.1 主要特点

SOP8 小封装 四路独立输出 7 种控制模式 单键选择模式 学习码配对 最大 40 只遥控器 掉电记忆 1527 / 2262 自动识别 自适应发射振荡电阻 学习键与指示灯复用 宽工作电压 2.5~5.5V 外围零件极少

2.2 功能特点

1. 可学习存储：最多可学习 40 只不同地址的遥控器，学习数据写入芯片内部非易失存储器，断电后不丢失。
2. 容错能力强：对接收模块输出的基带信号进行多级校验，具备较强的抗干扰与抗误触发能力。
3. 模式可选：通过短按学习键 1 ~ 7 次，即可选择点动、自锁、互锁及组合模式，无需改硬件、无需烧录。
4. 一键清码：短按学习键 8 次即可清除全部已学遥控器，便于批量生产与售后返修。
5. 外围极简：无需外部晶振、无需外部存储芯片，接收模块直接对接，BOM 成本低。
6. 宽工作电压：2.5V ~ 5.5V，可适配 3V 与 5V 两种常见供电体系。
7. 状态指示：学习、对码成功、清码、接收有效信号等状态均由 LED 指示，生产与调试直观。
8. 安全指示：仅已完成配对的遥控器按下时指示灯才会点亮；未配对的遥控器不会点亮指示灯、不会驱动任何输出。

2.3 典型应用

• 四路无线遥控开关、遥控插座、遥控排插
• 多路灯具控制器、教室 / 办公室分区照明
• 无线防盗器、门磁、报警主机遥控输入
• 人体感应遥控路灯、楼道与走廊照明
• 电动门、卷帘门、车库门、电机正反转控制
• 水泵、风机、阀门的无线启停控制
• 身份识别、无线呼叫、工业遥控接收端

三、引脚定义与封装

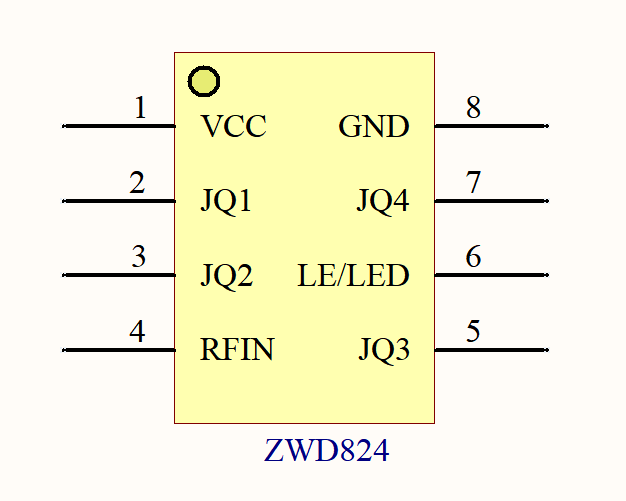

图 2 ZWD824 引脚排列（SOP-8 俯视图，圆点标记为 1 脚）

3.1 遥控按键与输出通道对应关系

ZWD824 按遥控器发射芯片的按键顺序固定映射为 A / B / C / D 四键，分别对应 JQ1 ~ JQ4 四路输出，对应关系如下：

四、功能框图

芯片上电后进入待机状态，持续监听 RFIN 引脚上的基带信号。当收到符合编码规范的完整帧并通过校验后，芯片将其地址码与内部已学习的地址进行比对：比对成功则根据该地址记录的模式与按键码驱动对应输出通道，并点亮指示灯；比对失败（未学习的遥控器）则不做任何动作。学习状态下，芯片将收到的地址码写入内部存储器，并记录当前选定的工作模式。

五、工作模式说明

ZWD824 共有 7 种工作模式和 1 个清码功能，全部通过学习键的短按次数选择。模式在学习时确定，并随该遥控器一起保存；同一只遥控器的 A / B / C / D 四个按键共用同一模式。

5.1 各模式行为详解

六、配对与学习方法

ZWD824 的配对学习无需烧录器、无需上位机、无需专用工具，上电即可用“学习键 + 遥控器”完成全部设置。全部模式共用同一套学习流程，区别仅在于短按学习键的次数。

6.1 通用学习流程

1. 连续短按学习键 N 次（N = 1 ~ 7，对应表 5 的模式），每一次有效短按，指示灯短闪一下（约 0.08 秒）作为按键确认反馈。短按间隔须小于 2 秒。
2. 最后一次短按后停止操作约 2 秒，芯片自动确认所选模式，指示灯转为长亮，进入“等待遥控器”状态。
3. 按下需要配对的遥控器任意一个按键（按一下即可，无需长按）。
4. 对码成功，指示灯连续闪烁 3 次（亮 0.4 秒 / 灭 0.4 秒）后熄灭，自动退出学习状态。
5. 按一下刚配对的遥控器按键，对应输出动作、指示灯点亮，即表示配对成功。

6.2 各模式的学习操作对照

以上 7 种模式的后续操作完全相同：停止按键约 2 秒 → LED 长亮 → 按遥控器任意键 → LED 闪 3 次，即完成学习。
如需清除全部遥控器，请连续短按学习键 8 次，操作方法见 6.4 节。

6.3 增加遥控器

需要为同一台设备增加遥控器时，重复上述学习流程即可：短按学习键选择与原来相同的模式，再按新遥控器任意键完成配对。最多可学习 40 只不同遥控器；当存储已满时，再学习新的遥控器将覆盖最早学习的一只，请留意。

若使用对拷型（复制型）遥控器复制已配对的遥控器，复制出的遥控器与原件地址相同，可直接使用，不受 40 只数量限制。

6.4 清码（清除全部遥控器）

1. 连续短按学习键 8 次（第 8 次按下并松开后立即执行，无需等待 2 秒）。
2. 指示灯闪烁 4 次后，芯片开始清除内部存储的全部遥控器记录。
3. 清除完成后，指示灯再次自动闪烁 4 次，表示清码完成，随后熄灭并回到待机状态。
4. 清码后，所有遥控器均失效（按下不再点亮指示灯、不驱动输出），需重新逐只学习。

6.5 取消与超时

6.6 指示灯（LED）状态说明

七、典型参考设计电路

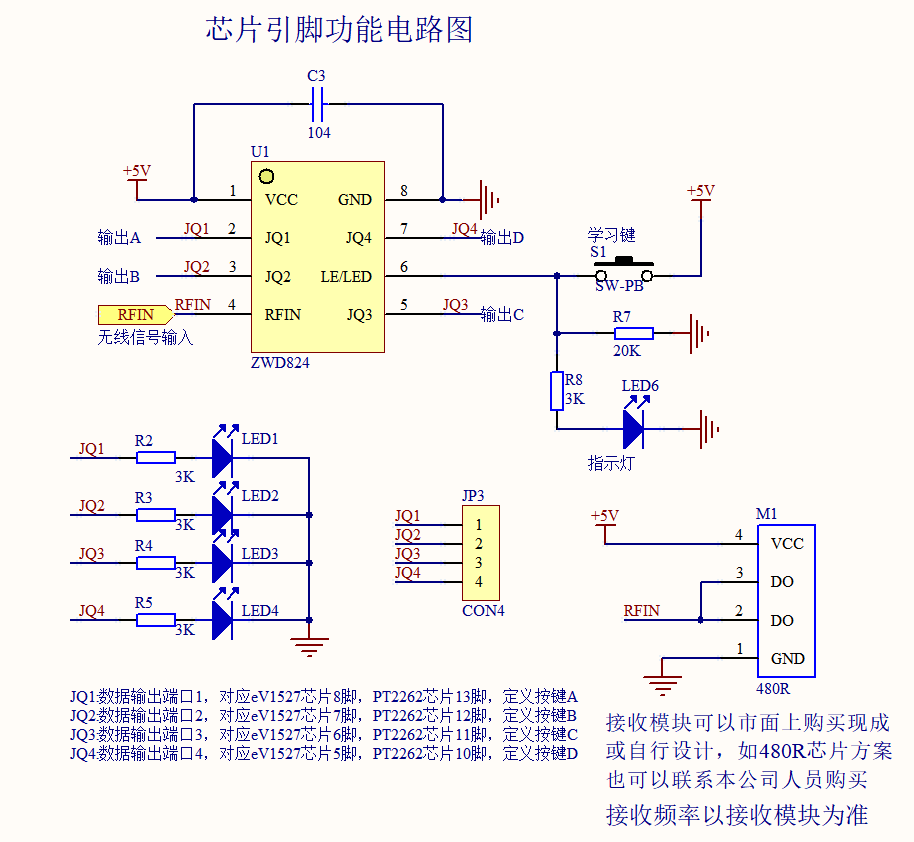

图 4 ZWD824 参考应用电路（四路输出 + 学习键 / 指示灯复用 + 接收模块接口）

7.1 参考电路组成

7.2 参考元件清单

R2 ~ R5 / R8 的阻值可按指示灯亮度调整，5V 供电时 3K 约对应 1mA 驱动电流；若使用高亮 LED 可适当增大阻值。

7.3 PCB 与抗干扰设计要点

• 去耦电容必须靠近芯片：C3 与 1 / 8 脚的距离建议 ≤ 5mm，走线短而粗。
• RFIN 走线尽量短：4 脚到接收模块 DO 的走线应短、直，远离继电器触点、电机线、电源开关等大电流 / 强干扰路径；必要时用地线包围或加屏蔽。
• 6 脚布线独立：学习键与指示灯共用 6 脚，R7 下拉电阻须靠近芯片放置，避免长走线引入干扰导致误按键。
• 输出与负载隔离：四路输出仅提供逻辑电平，禁止直接驱动继电器线圈、电机等大电流负载；驱动级三极管基极须串限流电阻，感性负载须并续流二极管（1N4148 / 1N4007）。
• 电源容量充足：接收模块在接收瞬间电流会有波动，建议 VCC 端并联 100μF 电解电容，避免电压跌落导致芯片复位。
• 天线布置：接收模块天线应远离金属外壳与地面，433MHz 建议约 17cm、315MHz 建议约 23cm 直线布置，避免打折或绕圈。

八、主要电气参数

8.1 推荐工作条件

8.2 极限参数

超出上述极限参数可能导致芯片永久损坏；长期工作在极限条件下会影响可靠性。

8.3 功能参数

九、封装尺寸（SOP-8）

十、订购信息与技术支持

本规格书所列参数、电路与操作说明基于 ZWD824 当前量产版本整理，仅供产品选型与设计参考。如需样品、批量供货、定制模式或技术支持，请联系深圳市中纬达科技有限公司。

10.1 选型与使用提醒

• ZWD824 输出为逻辑电平，不含功率驱动；继电器、电机等负载必须外加驱动级。
• 学习键与指示灯共用 6 脚，外围电路必须按 7.1 节的接法设计（20K 下拉 + 按键接 VCC + 指示灯经限流电阻到 GND）。
• 同一只遥控器的四个按键共用一种工作模式；需要多模式并存时，请使用不同地址的遥控器。
• 接收距离与抗干扰能力主要由外接接收模块、天线布置与整机结构决定，请预留调试余量。

十一、版本记录

十二、声明

本规格书所载信息为深圳市中纬达科技有限公司基于现有产品实测与设计资料整理，力求准确可靠，但不构成对产品特定用途适用性的保证。用户在实际使用前应自行验证产品与其应用场景的匹配性。本公司保留在不另行通知的情况下对产品功能、参数、封装及本规格书内容进行改进与修订的权利。未经本公司书面许可，不得以任何形式复制、传播或用于其他商业用途。
